Kohlevergaser
Wir bieten Ihnen zuverlässige Regellösungen für alle Prozessschritte im Kohlevergaser.

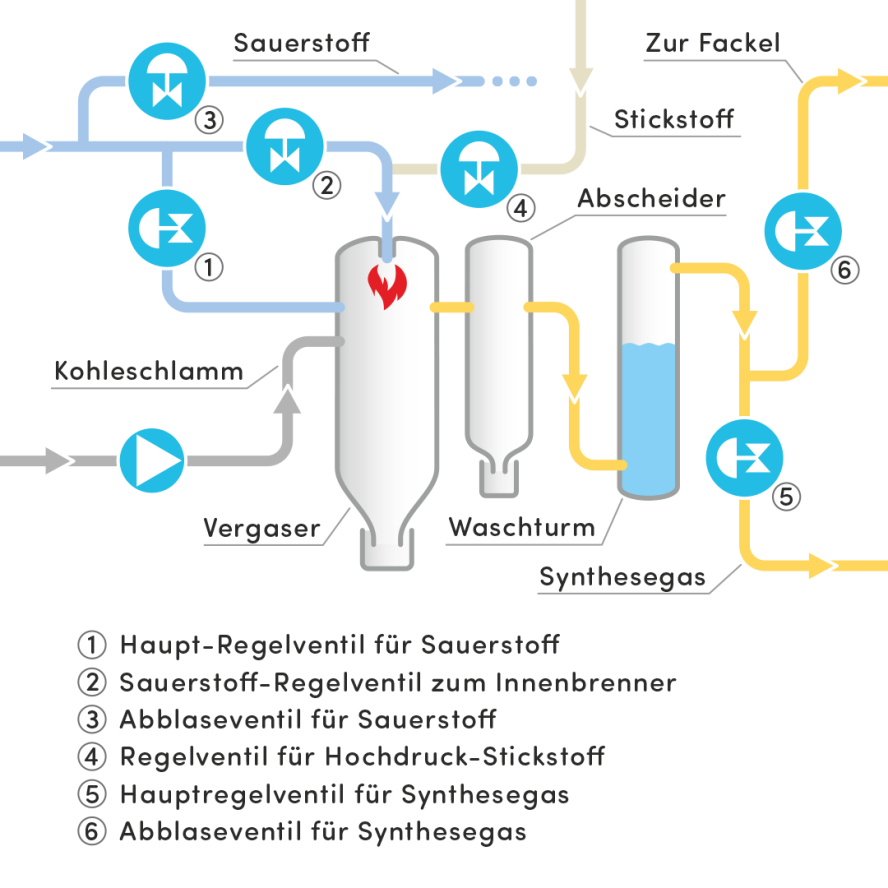

1) Hauptregelventil/Absperrventil für Sauerstoff zum Brenner
Das Medium ist reiner Sauerstoff bei einem Betriebsdruck bis 90 bar und ca. 40°C. Der Druckabfall ist im Betrieb gering, jedoch muss das Ventil im Kohlevergaser sicher gegen 90 bar absperren (Leckrate Klasse V). Hier kommen ARCA-Regelventile mit Gehäuse und Innenteilen aus Monel® oder Inconel® zum Einsatz.
(Baureihen: 6H)
2) Regelventil für Sauerstoff zum Innenbrenner
Die Betriebsbedingungen sind identisch zu denen am Hauptregelventil/Absperrventil. Aufgrund der geringeren Nennweite sind hier ARCA-Ventile eingesetzt, mit Gehäuse und Innenteilen aus Monel® oder Inconel® 625.
(Baureihen: 6H)
3) Abblaseventil für Sauerstoff im Kohlevergaser
Dieses Ventil dient dazu, beim An- und Abfahren des Kohlevergasers den Sauerstoff in die Atmosphäre abzuleiten. Demzufolge ist dieses Ventil, zusammen mit den nachgeschalteten Feststufen, für einen Betriebs-Differenzdruck von ca. 90 bar auszulegen. Bei Normalbetrieb der Anlage ist dieses Ventil geschlossen und muss gegen 90 bar Betriebsdruck dicht (Leckrate Klasse V) sein, damit der Verlust an Sauerstoff so gering wie möglich bleibt. Die hier eingesetzten Ventile sind von ARCA mit nachgeschaltetem Lochscheibenpaket LS3; als Material für Gehäuse und Innenteile, aber auch für die Lochscheiben kommen nur Monel® oder Inconel® in Frage.
(Baureihen: 6H)
4) Regelventil für Stickstoff im Kohlevergaser
Dieses Ventil dient zur Inertisierung der Kohlevergaser-Anlage beim An- und Abfahren sowie bei der Notabschaltung. Der Stickstoffdruck liegt wesentlich über dem Betriebsdruck der Anlage, typisch sind 130 bar. Die Nennweite der eingesetzten ARCA-Regelventile liegt bei DN 25 bis DN 40 (1“ bis 1 ½“). Auch diese Ventile müssen technisch dicht sein, damit im Normalbetrieb kein Stickstoff in den Kohlevergaser eingebracht wird. Da an dieser Stelle im Betriebsfall nur Stickstoff durch das Ventil fließt und Sauerstoff nur bei geschlossenem Ventil ansteht, ist hier ein Ventil mit Gehäuse und Innenteilen aus Edelstahl ausreichend.
(Baureihen: 6H)
5) Kohlevergaser Hauptregelventil für Synthesegas
Dieses Ventil dient zur Druckhaltung im Reaktor/Gaswäscher und der Regelung des Gasstroms zum nachgeschalteten Prozess. Aufgrund des hohen Gasstromes sind dies Ventile mit großer Nennweite (typisch DN 300 / 12“) der ARCA-Baureihe. Die Ventile für Synthesegas sind aus Stahlguss, jedoch ist wegen des hohen Anteils an giftigem Kohlenmonoxid die Dichtheit der Stopfbuchse von hoher Bedeutung. Aufgrund von Restpartikeln im Synthesegas ist dies eine anspruchsvolle Anwendung.
(Baureihen: 6H)
6) Abblaseventil Synthesegas zur Fackel
Diese Armatur regelt das Synthesegas zur Fackel während des Anfahr- und Abfahrvorgangs der Anlage als auch während eines Notfalls. Das Medium ist identisch wie beim Hauptregelventil und somit gelten gleiche Anforderung an Dichtheit der Packung und die Eignung gegen Partikeln. Da der Austrittsdruck nahe dem Atmosphärendruck ist, werden Schalldämpfer zur Reduzierung der Austrittsgeschwindigkeit und des Schalls eingesetzt. Die Armaturen müssen dicht sein (Leckageklasse V), um Verluste des Synthesegas während des Betriebs zu vermeiden.
